深入理解PHP7内核之HashTable

本文转自鸟哥博客  https://www.laruence.com/2020/02/25/3182.html
之前的俩篇文章深入理解PHP7内核之zval 和深入理解PHP7内核之Reference, 我介绍了我们在开发PHP7的时候对zval和reference的一些改造思考和结果, 之后因为确实精力有限就没有继续往下写，时隔一年多以后，因为这场突如其来的疫情，在家办公的时间很多， 于是终于有了时间让我来继续介绍一下PHP7的中Hashtable的变化, 以及当时我们做这些变化背后的考量.

PHP5的Hashtable

对于PHP内核一直有关注的同学, 应该对PHP5的Hashtable会比较熟悉, 但我们还是先来简单回顾一下PHP5的Hashtable:

在PHP5的实现中, Hashtable的核心是存储了一个个指向zval指针的指针, 也就是zval**(我遇到不少的同学问为什么是zval**, 而不是zval*, 这个原因其实很简单, 因为Hashtable中的多个位置都可能指向同一个zval, 那么最常见的一个可能就是在COW的时候, 当我们需要把一个变量指向一个新的zval的时候, 如果在符号表中存的是zval*, 那们我们就做不到对一处修改, 所有的持有方都有感知, 所以必须是zval**), 这样的设计在最初的出发点是为了让Hashtable可以存储任何尺寸的任何信息, 不仅仅是指针, 还可以存储一段内存值(当然实际上大部分情况下，比如符号表还是存的zval的指针).
PHP5的代码中也用了比较Hack的方式来判断存储的是什么:

1. #define UPDATE_DATA(ht, p, pData, nDataSize)
2.     if (nDataSize == sizeof(void*)) {
3.         if ((p)->pData != &(p)->pDataPtr) {
4.             pefree_rel((p)->pData, (ht)->persistent);
5.         }
6.         memcpy(&(p)->pDataPtr, pData, sizeof(void *));
7.         (p)->pData = &(p)->pDataPtr;
8.     } else {
9.         if ((p)->pData == &(p)->pDataPtr) {
10.             (p)->pData = (void *) pemalloc_rel(nDataSize, (ht)->persistent);
11.             (p)->pDataPtr=NULL;
12.         } else {
13.             (p)->pData = (void *) perealloc_rel((p)->pData, nDataSize, (ht)->persistent); \
14.             /* (p)->pDataPtr is already NULL so no need to initialize it */ \
15.         }
16.         memcpy((p)->pData, pData, nDataSize);
17.     }

它来判断存储的size是不是一个指针大小, 从而采用不同的方式来更新存储的内容。非常Hack的方式。
PHP5的Hashtable对于每一个Bucket都是分开申请释放的。
而存储在Hashtable中的数据是也会通过pListNext指针串成一个list，可以直接遍历，关于这块可以参看我很早的一篇文章深入理解PHP之数组

问题

在写PHP7的时候，我们详细思考了几点可能优化的点，包括也从性能角度总结了以下目前这种实现的几个问题：
1. Hashtable在PHP中，应用最多的是保存各种zval, 而PHP5的HashTable设计的太通用，可以设计为专门为了存储zval而优化, 从而能减少内存占用。
2. 缓存局部性问题， 因为PHP5的Hashtable的Bucket，包括zval都是独立分配的，并且采用了List来串Hashtable中的所有元素，会导致在遍历或者顺序访问一个数组的时候，缓存不友好。

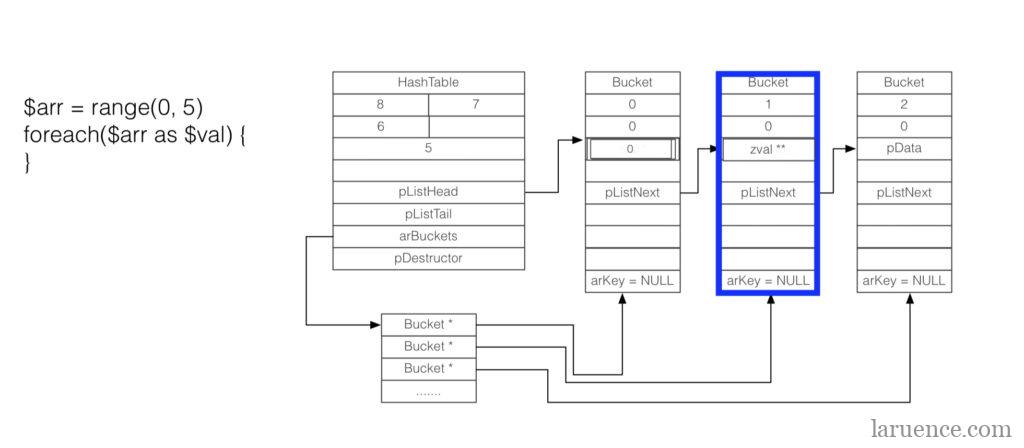

比如如图所示在PHP代码中常见的foreach一个数组， 就会发生多次的内存跳跃.
3. 和1类似，在PHP5的Hashtable中，要访问一个zval，因为是zval**， 那需要至少解指针俩次，一方面是缓存不友好，另外一方面也是效率低下。
比如上图中，蓝色框的部分，我们找到数组中的bucket以后，还需要解开zval**，才可以读取到实际的zval的内容。 也就是需要发生俩次内存读取。效率低下。
当然还有很多的其他的问题，此处不再赘述，说实在的毕竟俩年多了，当时怎么想的，现在有些也想不起来了， 现在我们来看看PHP7的

PHP7

首先在PHP7中，我们当时的考虑是可能因为担心Hashtable用的太多，我们新设计的结构体可能不一定能Cover所有的场景，于是我们新定义了一个结构体叫做zend_array, 当然最后经过一系列的努力，发现zend_array可以完全替代Hashtable， 最后还是保留了Hashtable和zend_array俩个名字，只不过互为Alias.
再下面的文章中，我会用HashTable来特指PHP5中的Hashtable，而用zend_array来指代PHP7中的Hashtable.
我们先来看看zend_array的定义:

1. struct _zend_array {
2.     zend_refcounted_h gc;
3.     union {
4.         struct {
5.             ZEND_ENDIAN_LOHI_4(
6.                 zend_uchar flags,
7.                 zend_uchar _unused,
8.                 zend_uchar nIteratorsCount,
9.                 zend_uchar _unused2)
10.         } v;
11.         uint32_t flags;
12.     } u;
13.     uint32_t nTableMask;
14.     Bucket *arData;
15.     uint32_t nNumUsed;
16.     uint32_t nNumOfElements;
17.     uint32_t nTableSize;
18.     uint32_t nInternalPointer;
19.     zend_long nNextFreeElement;
20.     dtor_func_t pDestructor;
21. };

相比PHP5时代的Hashtable，zend_array的内存占用从PHP5点72个字节，降低到了56个字节，想想一个PHP生命进程中成千上万的数组，内存降低明显。
此处特别说明下ZEND_ENDIAN_LOHT_4这个作用，这个是为了解决大小端问题，在大端小端上都能让其中的元素保证同样的内存存储顺序，可以方便我们写出通用的位操作。 在PHP7种，位操作应用的很多，因为这样一来一个字节就可以保存8个状态位， 很节省内存:)
而数据会核心保存在arData中，arData是一个Bucket数组，Bucket定义:

1. typedef struct _Bucket {
2.     zval val;
3.     zend_ulong h; /* hash value (or numeric index) */
4.     zend_string *key; /* string key or NULL for numerics */
5. } Bucket

再对比看下PHP5多Bucket:

1. typedef struct bucket {
2.     ulong h; /* Used for numeric indexing */
3.     uint nKeyLength;
4.     void *pData;
5.     void *pDataPtr;
6.     struct bucket *pListNext;
7.     struct bucket *pListLast;
8.     struct bucket *pNext;
9.     struct bucket *pLast;
10.     const char *arKey;
11. } Bucket;

内存占用从72字节，降低到了32个字节，想想一个PHP进程中几十万的数组元素，这个内存降低就更明显了.
对比的看，相比HashTable的拉链法，zend_array采用了double Hash来解决Hash冲突，于是bucket->pNext, bucket->pLast可以去掉了。
现在zend_array->arData是一个数组，所以也就不再需要pListNext, pListLast来保持顺序了, 他们也可以去掉了。
最明显的就是PHP7中的Bucket现在直接保存一个zval, 取代了PHP5时代bucket中的pData和pDataPtr。
最后就是PHP7中现在使用zend_string作为数组的字符串key，取代了PHP5时代bucket的*key, nKeylength.

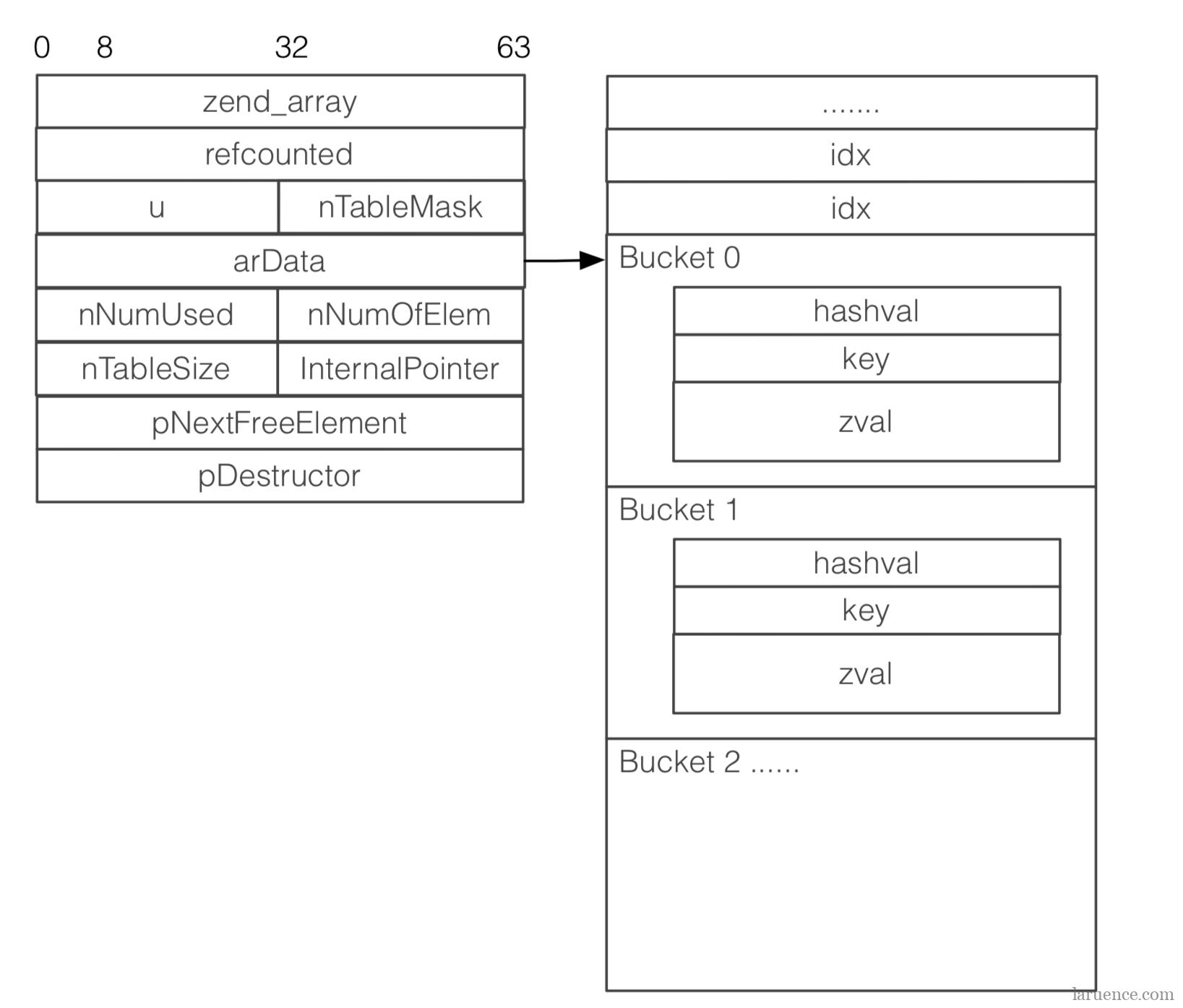

现在我们来整体看下zend_array的组织图：

回顾下深入理解PHP7内核之ZVAL, 现在的zend_array就可以应付各种场景下的HashTable的作用了。
特别说明对是除了一个问题就是之前提到过的IS_INDIRECT, 不知道大家是否还记得. 上一篇我说过原来HashTable为什么要设计保存zval**， 那么现在因为_Bucket直接保存的是zval了，那怎么解决COW的时候一处修改多处可见的需求呢？ IS_INDIRECT就应用而生了，IS_INDIRECT类型其实可以理解为就是一个zval*的结构体。它被广泛应用在GLOBALS，Properties等多个需要俩个HashTable指向同于一个ZVAL的场景。

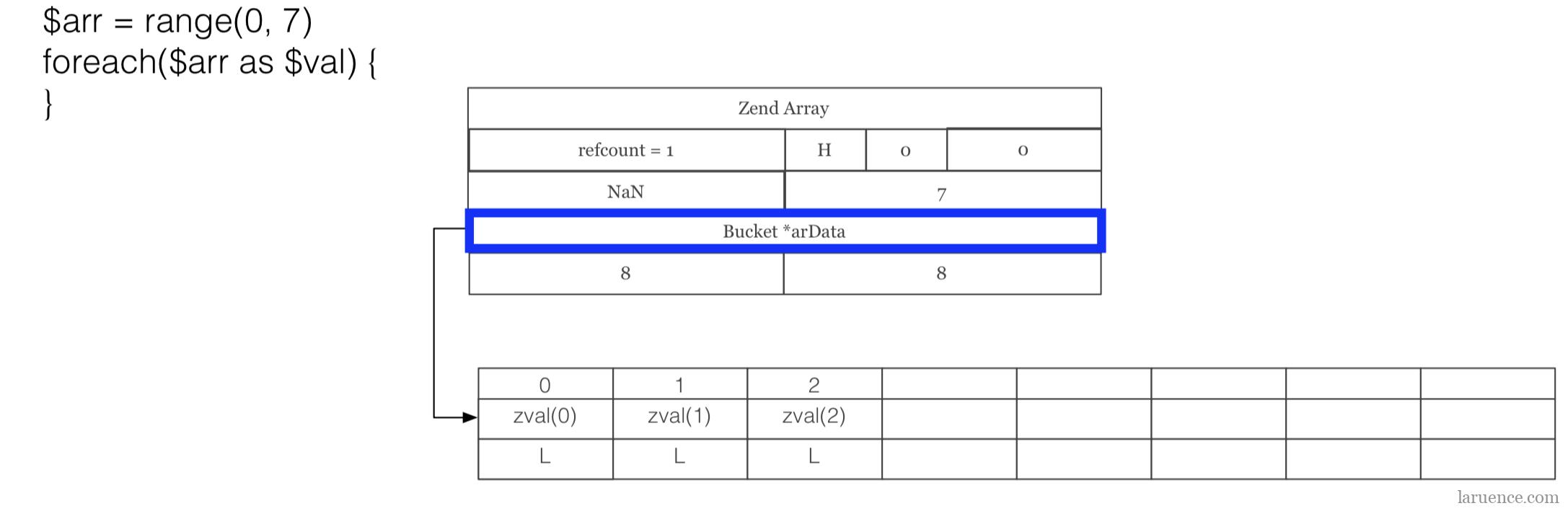

然后现在arData因为是一个连续的数组了，那么当foreach的时候，就可以顺序访问一块连续的内存，而现在zval直接保存在bucket中，那么在绝大部分情况下（不需要外部指针的内容，比如long，bool之类的）就可以不需要任何额外的zval指针解引用了，缓存局部性友好，性能提升非常明显。

还有就是PHP5的时代，查找数组元素的时候，因为传递进来的是char *key，所有需要每次查找都计算key的Hash值，而现在查找的时候传递进来的key是zend_string, Hash值不需要重新计算，此处也有部分性能提升。

1. ZEND_API zval* ZEND_FASTCALL zend_hash_find(const HashTable *ht, zend_string *key);
2. ZEND_API zval* ZEND_FASTCALL zend_hash_str_find(const HashTable *ht, const char *key, size_t len);
3. ZEND_API zval* ZEND_FASTCALL zend_hash_index_find(const HashTable *ht, zend_ulong h);
4. ZEND_API zval* ZEND_FASTCALL _zend_hash_index_find(const HashTable *ht, zend_ulong h);

当然，PHP7也保留了直接通过char* 查找的zend_hash_str_find API，这对于一些只有char*的场景，可以避免生成zend_string的内存开销，也是很有用的。
